Toote ülevaade

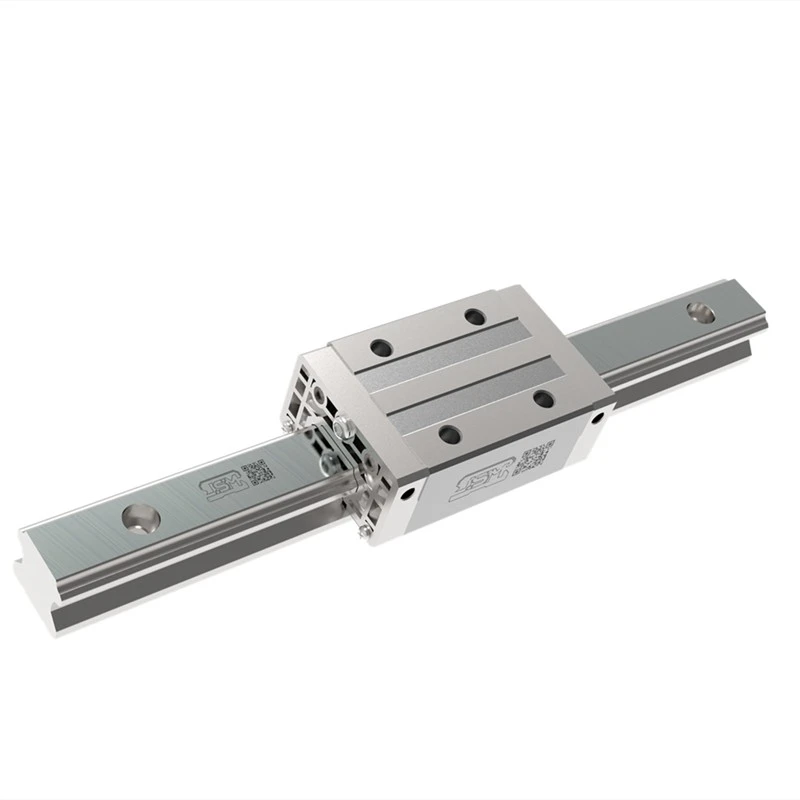

See roostevabast terasest miniatuurne lineaarne juhik, mis on loodud nõudlikuks mikro-positsioneerimiseks ja originaalseadmete tootjate automatiseerimiseks, pakub erakordset jäikust, sujuvat liikumist ja korrosioonikindlust ülimalt-kompaktsete konstruktsioonide juures. Valmistatud kvaliteetsest-martensiitsest roostevabast terasest ja varustatud laser-söövitatud QR-koodidega täieliku partii jälgitavuse tagamiseks. See on loodud pikaks-kasutamiseks puhasruumides, meditsiinilises ja ülitäpse{6}}elektroonika tootmiskeskkondades.

Tehnilised andmed

Parameeter	Spetsifikatsioon	Tehnilised üksikasjad
Materjal	SUS440C roostevaba teras	Kõrge-kõvadusega, korrosioonikindel-teras
Ploki tüüp	Ääriku tüüp 4 keermestatud kinnitusavaga	Optimeeritud turvaliseks ülevalt/alt kinnitamiseks
Struktuur	Gooti kaare 4-punktiline kontaktsoon	Võrdne kandevõime igas suunas
Jälgitavus	Laseriga-graveeritud QR-kood ja partii number	Kiire seeriajälgimine OEM-kvaliteedi vastavuse tagamiseks
Täpsus	Täpsus (P) / kõrge (H) / tavaline (N)	ISO 10281 ja DIN standardi valikud
Töötemperatuur	Kuni 150 kraadi pidev töö	Standardne sünteetiline määre eelpakendatud-

Toote peamised omadused

Laser-söövitatud jälgitavus

Igal plokil ja siinil on tehases{0}}graveeritud QR-koodid ja logod, mis võimaldavad otsest integreerimist nutikatesse tootmise tarneahelatesse ja komponentide kiiret tuvastamist hoolduse ajal.

Suur koormus ja mitmesuunaline{0}}jäikus

See on konstrueeritud optimeeritud gooti kaarekujuliste pallide jooksuradadega, pakkudes madalat hõõrdumist ja stabiilset suure{0}}koormuse tuge radiaal-, tagurpidi-radiaal- ja külgsuunaliste jõudude vastu.

Turvaline 4-auguline paigalduskonstruktsioon

Täpsed-keermestatud kinnitusavad kelgu ülaosas tagavad kiire joondamise, maksimaalse pöördemomendi säilimise ja vibratsioonikindluse kiirel edasi-tagasi liikumisel.

Korrosiooni- ja puhasruumivalmidus

Kogu-metallist konstruktsioon minimeerib gaasi väljavoolu ja osakeste teket, muutes selle ideaalseks suure-niiskusega, keemiliste või pooljuhtide puhaste ruumide rakenduste jaoks.

Sihtrakendused

Meditsiiniseadmed ja laboriautomaatika

Vedelikukäitlejad, automatiseeritud pipeteerimissüsteemid ja diagnostilise analüüsi seadmed.

Pooljuht- ja optiline koost
Valige-ja asetage{1}}süsteemid, vahvlite indekseerimisplatvormid ja mikroskoopilised kontrollitööriistad.

Täppismõõteriistad
3D-koordinaatide mõõtmismasinad (CMM) ja laseri nihkeandurid.

Hanke- ja OEM-valikud

Kohandatud rööpapikkused

Saadaval lõigatud täpsete kliendi spetsifikatsioonide järgi kohandatud auguvahedega.

Rasva ja puhasruumi valikud

Soovi korral on saadaval tolmuimejaga-ühilduvad, toidu-kvaliteediga või vähese-tolmuga määrdeained.

CAD-i allalaadimised

STEP-, IGES- ja DXF-vormingud on konstruktsiooniehituse jaoks hõlpsasti saadaval teie disainis.

KKK

Q1: Millist roostevaba terase klassi kasutatakse ja kas see sobib söövitavasse keskkonda?

Rööp ja kelgu kere on valmistatud kvaliteetsest -martensiitsest roostevabast terasest SUS440C (58–62 HRC), mis tagab suure kõvaduse ning suurepärase vastupidavuse atmosfääri korrosioonile ja kõrgele niiskusele. Väga agressiivse keemilise või merekeskkonna jaoks on saadaval kohandatud pinna passiveerimine, Raydent või must kroomkatted.

2. küsimus. Mis on plokile ja siinile laseriga-graveeritud QR-koodi eesmärk?

Laseriga-söövitatud QR-kood sisaldab üksikute partiide numbreid ja tootmise metaandmeid. See võimaldab 100% digitaalset komponentide jälgitavust OEM-i tarneahelates, lihtsustab partii kvaliteedi kontrollimist ja tagab osade kiire tuvastamise tulevaseks hoolduseks.

3. küsimus: kas ma saan tellida kohandatud rööpapikkusi ja kinnitusavade vahesid?

Jah. Pakume täpseid kohandatud lõikamise-pikkusele-teenuseid (kuni ±0,5 mm täpsusega) ja kohandatud ots-avade kaugusi ($E_{1}, E_{2}$), mis vastavad teie konstruktsiooni paigaldusnõuetele, ilma et oleks vaja-kohapealset töötlemist.

4. küsimus: kuidas valida mikro{1}}positsioneerimisrakenduste jaoks õige eellaadimisklass?

Pakume kliirensit (ZF), standardset (Z0) ja kerget eelkoormust (Z1). Üldise automatiseerimise jaoks tagab Z0 optimaalse sujuvuse. Suure-jäikuse ja null-lõtkuga mikro-positsioneerimiseks (nt pooljuhtide kontrollimiseks) soovitame kasutada Light Preload (Z1).
